产品详细

145 145 145 145

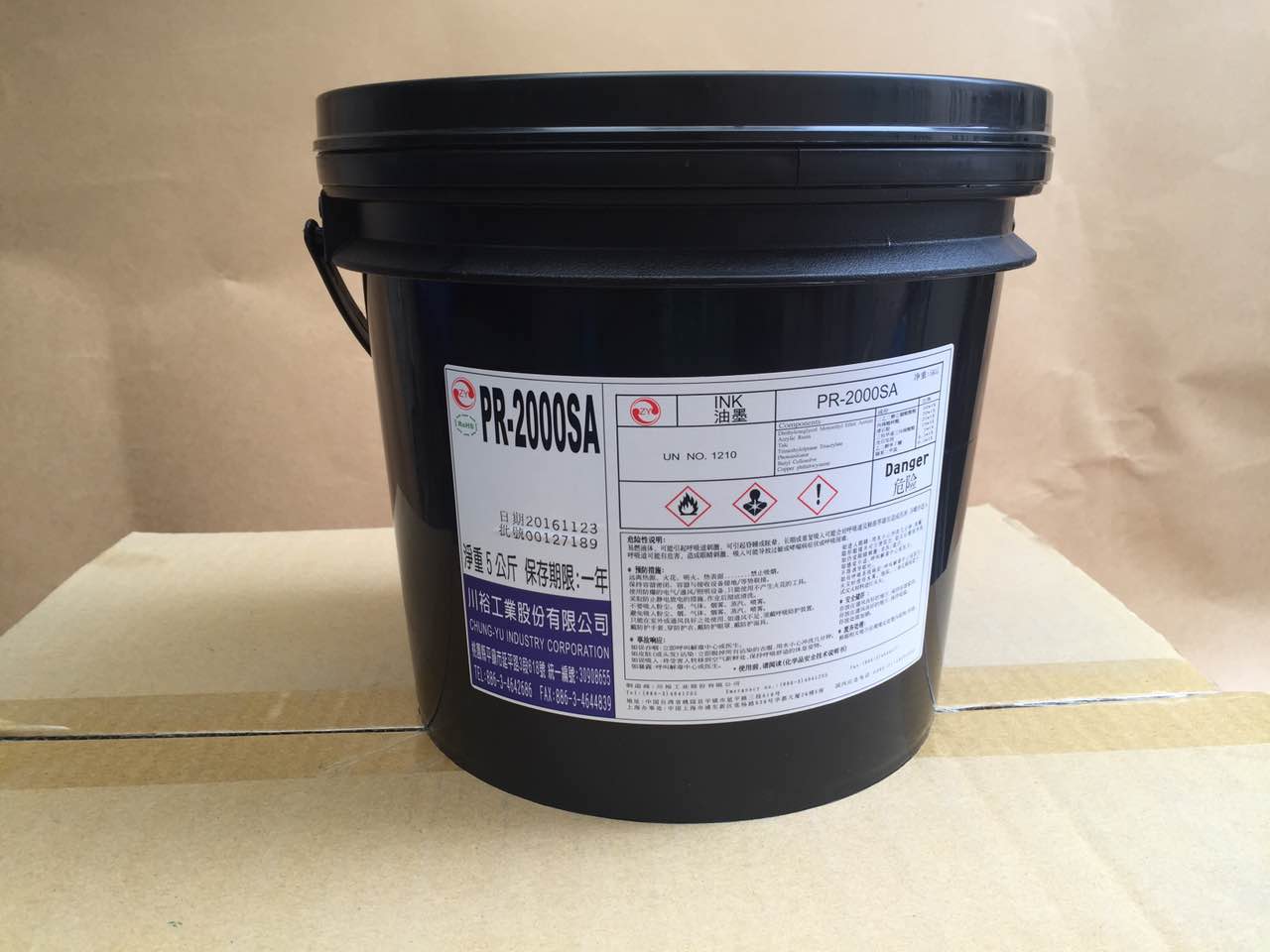

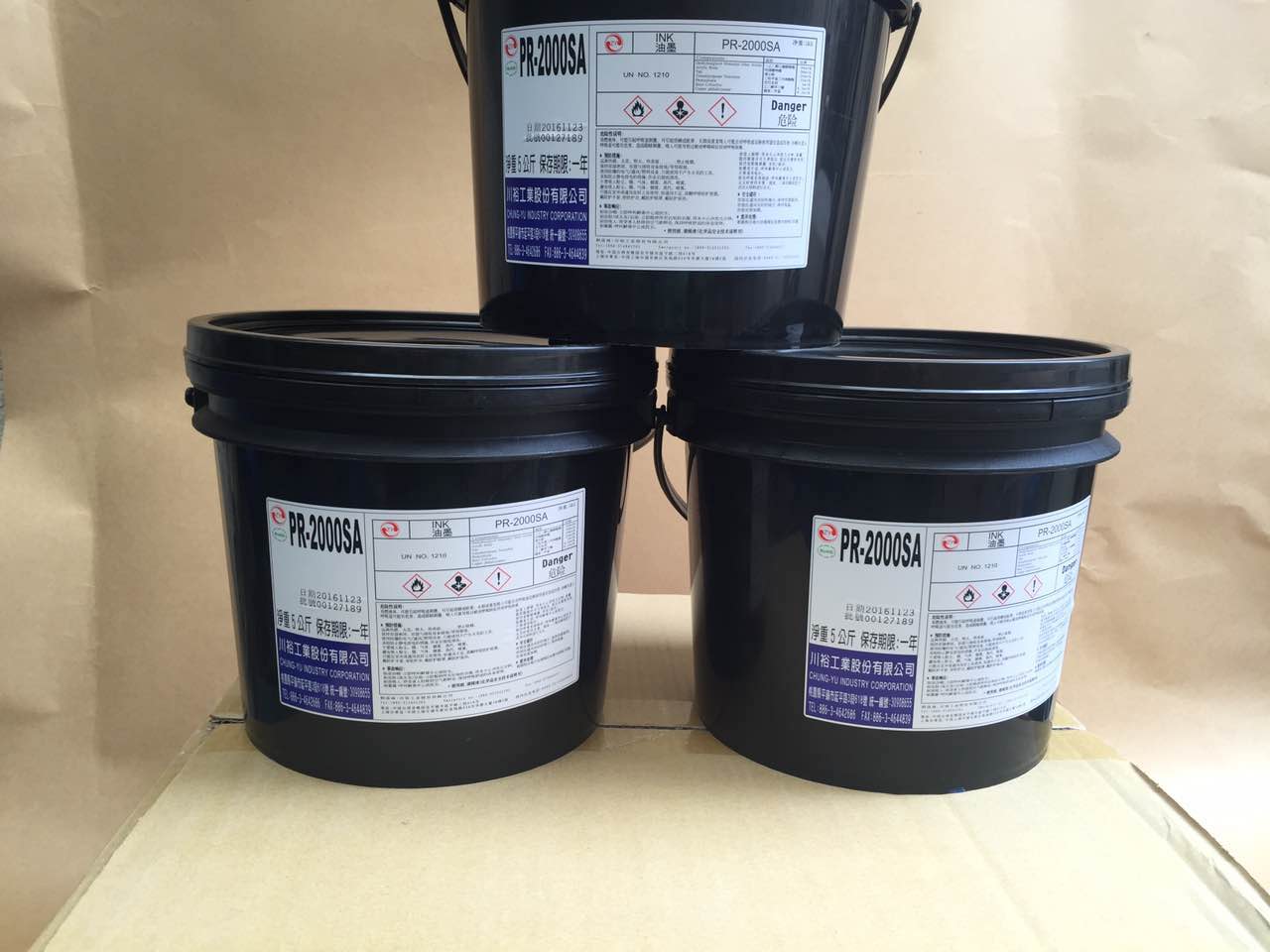

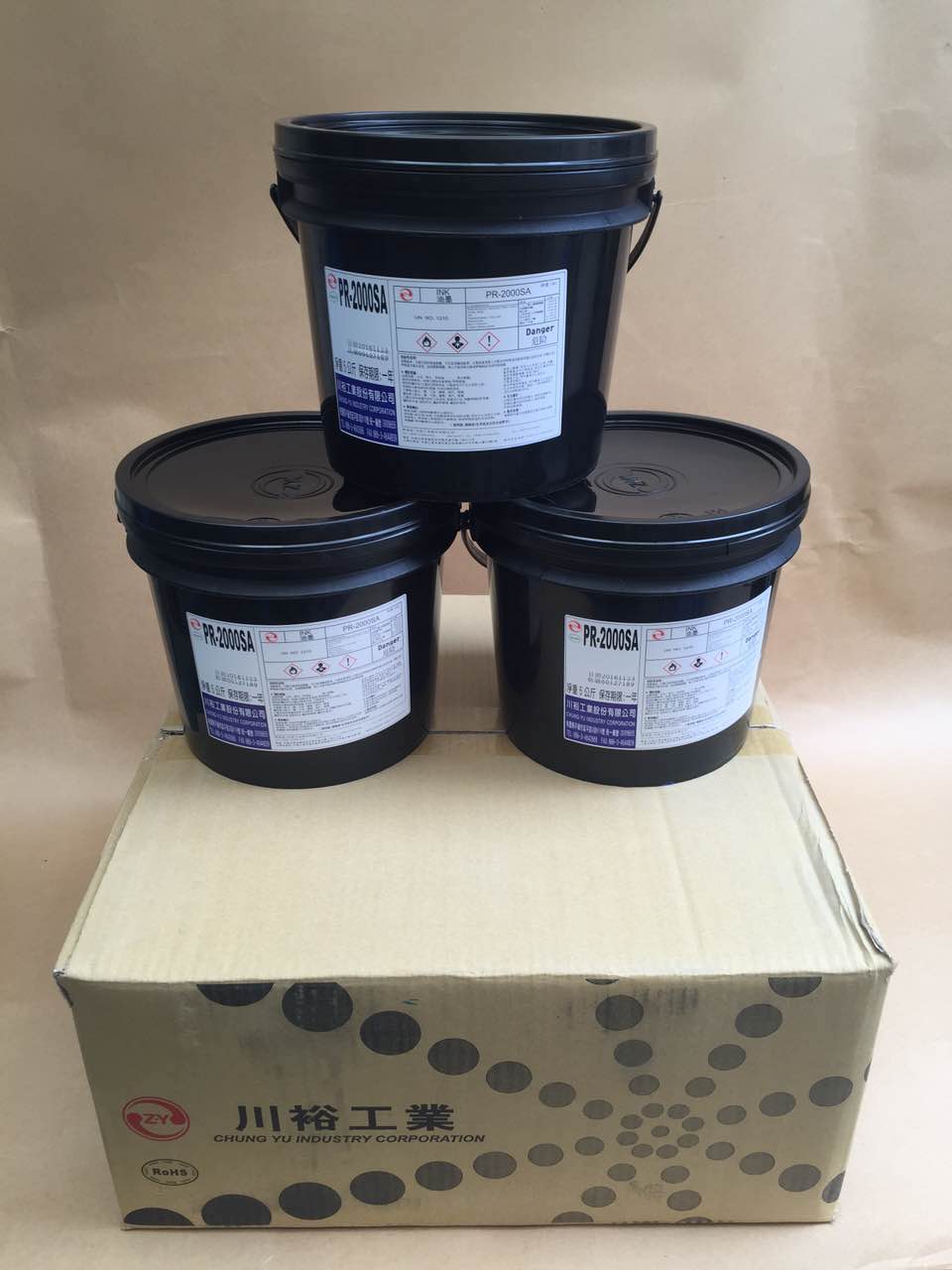

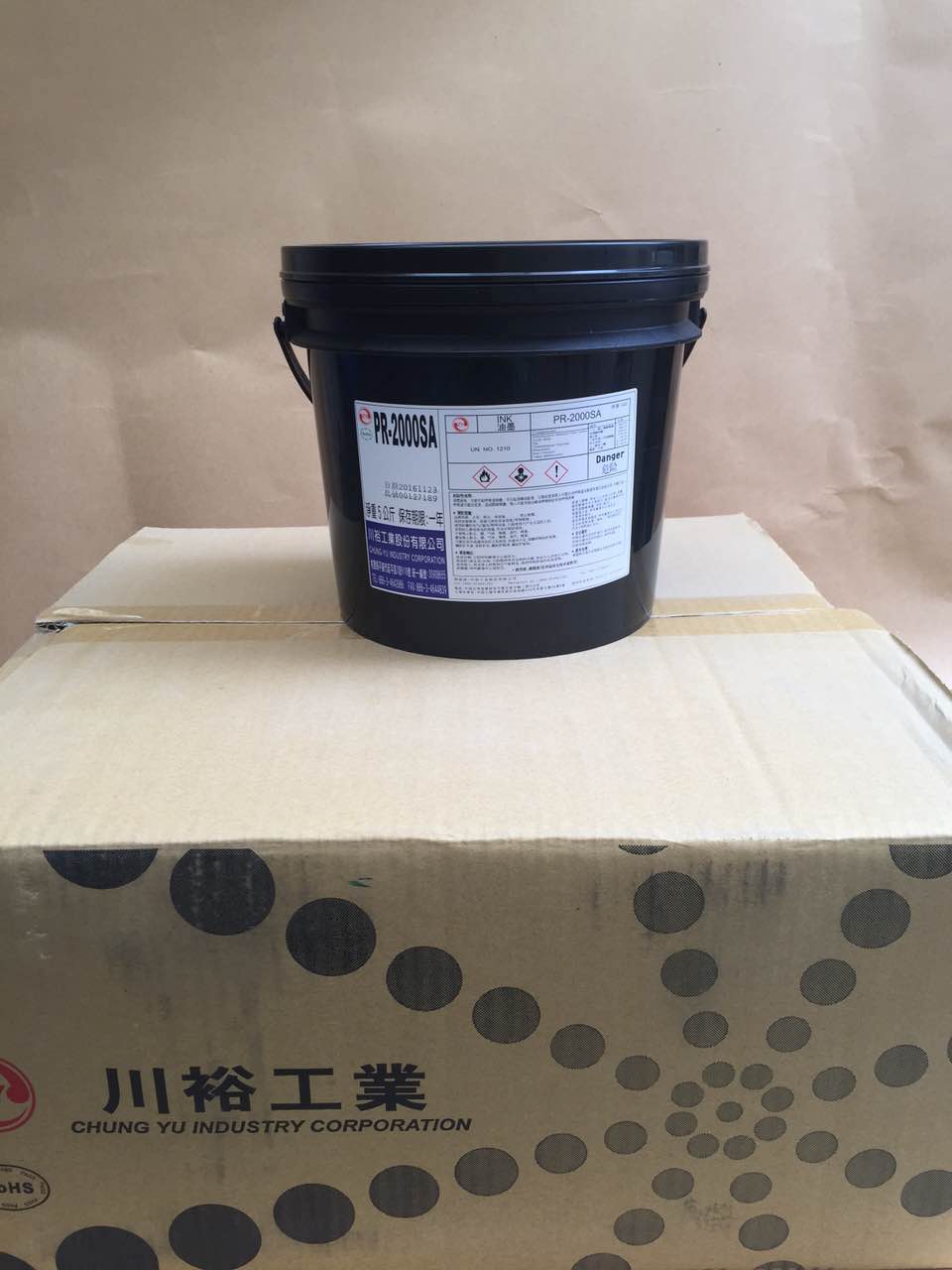

产品名称: PR-2000SA感光线路蚀刻油墨

发布日期: 2016-03-30

点击数: 4349

二维码:

简述:

产品详情

感光油墨 PR-2000SA 产品说明书

一.简介:本产品PR-2000SA是一种 UV 曝光碱液显影型防镀耐蚀之光阻剂。具有较高的感光度、分辨力和抗蚀刻性能。适用于网板印刷,显影后忠于底片具有高度之解像力,适用于 PCB 精密线路及钢片铝片蚀刻之制造。为了方便操作,将该油墨的使用及技术参数介绍如下,以供参考。

二.性状:

(1) 颜 色:藍色

(2) 不挥发份:60~65%

(3) 黏 度:5000~6000cps/25 ±1 ℃, Brookfield Viscometer

(4) 耐电镀与碱性/酸性蚀刻。

(5)耐电镀: 适合镀铜,铅锡,纯锡,镍金

(6)耐蚀刻: 酸性氯化铜、三氯化铁蚀刻

三.工艺流程:

板基前处理:将金属板去油涂布感光液,用本厂的稀释剂PMA把感光油墨调到需要的粘度,然后用网印、喷涂等涂布方法涂到金属板上。丝网的数目,可根据图型的精细度来选择,一般可以用80-200目涤纶或尼龙丝网,一般用120到150最佳。

烘干:把涂布上感光油墨的金属板放到75°C~80°C的循环风烘箱内约烘烤,第一面:80℃ *10分钟; 第二面:80℃ *25分钟;双面同时烘烤80℃ *30分钟。若膜不干,在曝光时会粘菲林并使膜的强度下降。若烘烤过度,会造成显影慢和分辨力下降。

曝光:用光源波长为300~400µm,5kw~8kw高压水银灯或金属卤灯,曝光时间20-30s.用21级连续调灰梯尺测试,8~10级为佳。曝光条件: 80-130MJ/CM2(指到达油墨面上的能量) 。一般硬 化能量标准:曝光能量 100 ±20 mj/㎝ 2 , 膜厚 ~12mm,6-8 格/STOUFFER 21 格曝光尺。曝光时间20-30s.。(干燥后 4~6小时内曝光完毕)

显影: 0.8%-1.2%碳酸钠溶液,液温28°C -32°C 喷压1.5-2.5KG/CM2破裂点为1/3处,时间约50-60秒。

若需蚀刻深度超过0.2mm,需要进行后烤加固,以发挥油墨的最好的性能。 120度30分钟。

蚀刻:按通常蚀刻方法进行

退膜:1.用3%-5%氢氧化钠溶液 液温45°C -60°C

2.若底材料铝,则用98%或68%的硝酸去膜。
