WS-510碱性蚀板盐产品说明书

一、系统简介

WS-51碱性碱板盐是属于氨-铜系统，适用于细线路印刷电路板的蚀铜流程，高速度，高含铜量，及特殊添加剂，使药液有优秀的稳定性，能适用于现有的抗蚀阻剂。

二、系统特性

           1、高铜含量     150 - 170 g/l

          2、快速度     2.8 - 3.2 mil/min

          3、沉淀性     优良

          4、pH范围广      8.1 - 8.8

          5、锡铅面     不受pH影响

          6、新液添加       自动或手动添加

          7、氨水     不需添加

          8、1oz板侧蚀     0.5mil以下

          9、1oz板线宽     5 mil以上

          10、1oz板线距 5 mil以上

          11、100 mil IC     3 lines/channel(孔间密度层次)

三、产品规格

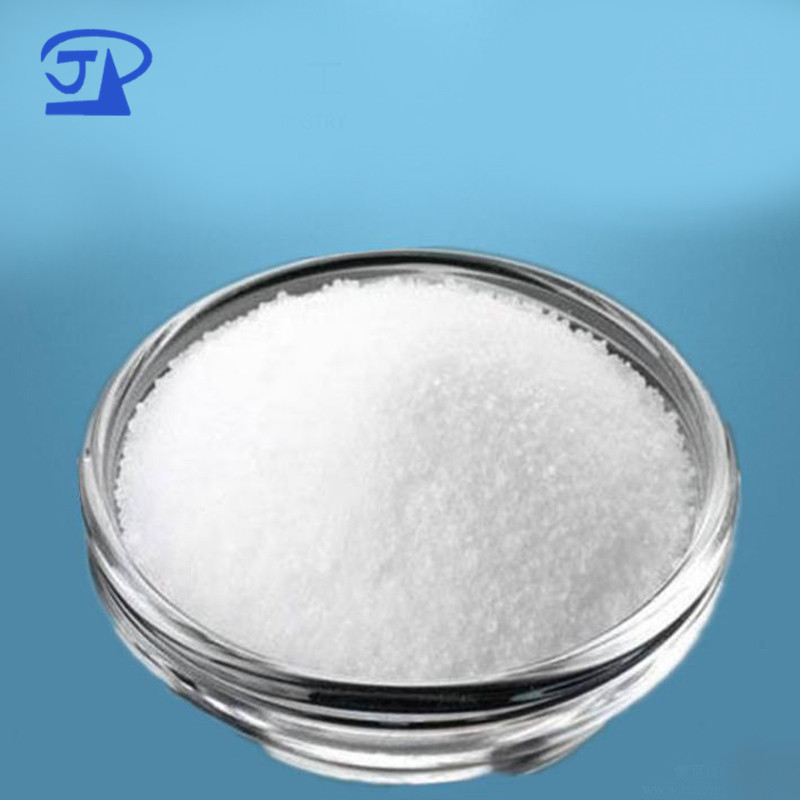

 外    观：白色颗粒状固体

         包    装：25KG/包

四、配制方法：

以25KG/包为单位，每配制100L蚀刻子液，需添加25KG/蚀板盐，需添加25%（质量比）氨水40KG，余量加水至100L液位。搅拌至蚀板盐溶解即可使用。

五、蚀刻槽液规格与操作条件

范 围          最佳条件

    氯 离 子： 175 - 210g/l       190g/l

    铜 含 量： 155 - 185g/l       165g/l

    比    重： 1.200 - 1.230       1.215

    PH   值： 8.1 - 8.8   8.3

    温    度： 45 - 54℃   50℃

    速    率： 2.5 - 3.5 mil/min(依设备与温度而不同)

六、蚀刻设备

材    质：工程塑料，塑料钢

    加 热 器：石英或钛的加热管

    冰 水 机：建议使用

    冷 却 管：钛冷却管，塑料冷却盘管

    抽    风：建议使用风量100-500CFM的抽风机，并于管路中加装风

                  量调整挡板

七、蚀刻槽液分析方法

     1.铜含量:

        药 剂：

      - MX指示剂

      - 0.1M  EDTA溶液

        步 骤：

     1、取样1 ml 的槽液，置于250ml 锥形瓶中。

     2、加入100 ml 纯水。

     3、加入约0.02g的MX指示剂。

     4、以0.1M EDTA滴定，当颜色由绿再转为蓝色或紫色时点即为终点。

        计 算: 铜含量g/l = 滴定液体积ml×0.2×31.8

2.氯离子含量:

药 剂：

      - 0.1N AgNO₃ (硝酸银)标准液

      - 10% Na₂Cr₂O₇ (重络酸钠)指示剂

      - 2% 冰醋酸

步 骤：

     1、抽取5ml工作槽液至100ml量瓶中，并以纯水释至标线位置。

     2、抽取5ml上项之稀释液于250ml锥形瓶中。

     3、加入50ml的纯水。

     4、加入约0.35ml(7滴)10% Na₂Cr₂O₇。

     5、加入约适量2%冰醋酸。

        子液约4-5ml，颜色由青绿变金黄。

        槽液约10-12ml，颜色由混浊变澄清黄色。

     6、以0.1N AgNO₃缓慢滴至棕色为终点。

           计 算:

       氯离子g/l=AgNO₃滴定ml数× 14.2

     3.碱当量测定检验方法：(仅适用于子液)

        药 剂：

          -甲基红指示剂

          -0.1N  H₂SO₄ 标准溶液(Merck)

        步 骤：

         1、取样5ml 于 100ml 量瓶里，加D.1水稀释至刻度。

         2、取5ml 稀释液于250ml 锥形瓶内，加D.1水至100ml。

         3、加5滴甲基红指示剂。

         4、以0.1N－H₂SO₄ (Merck) 标准溶液滴定之。

         5、溶液颜色由黄色变红色为终点。

         6、由公式换算得碱当量：

           计 算：碱当量＝ 0.1N  H₂SO₄之ml数

                                 2.5

八、安全事项：

   本品为碱性有氨味固体，使用时应穿好安全保护服，若不小心药水溅到眼睛中，请立即用大量的水冲洗，并随即就医！
